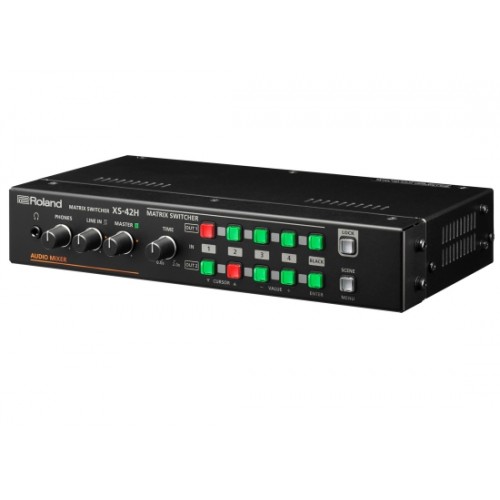

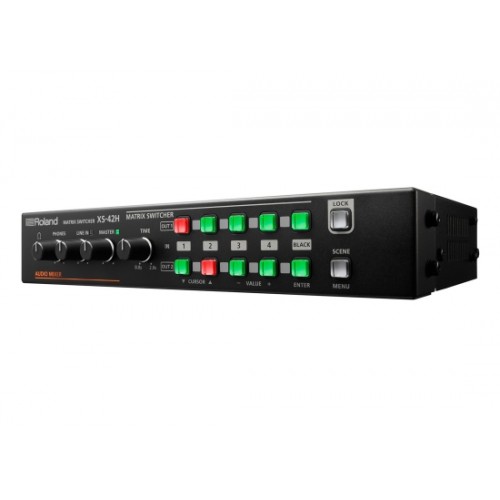

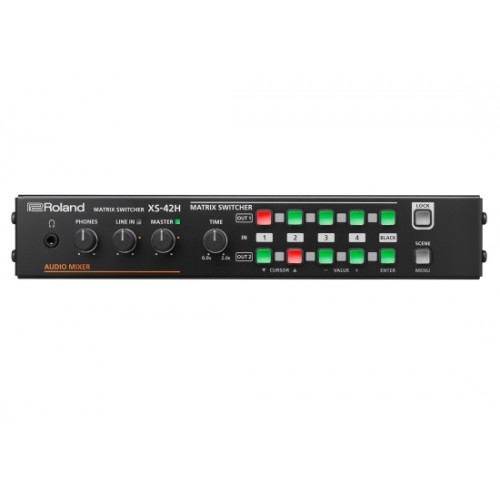

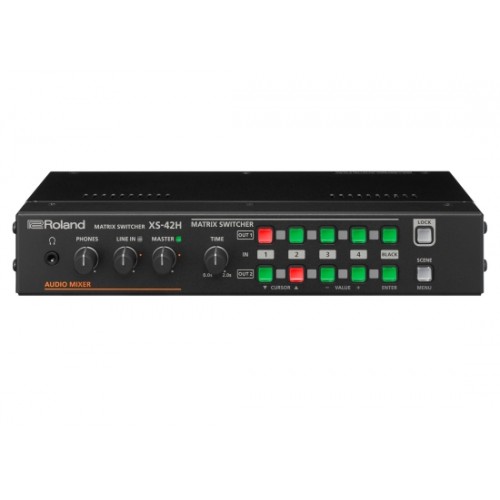

Roland XS-42H Matrix Switcher

Roland XS-42H Matrix Switcher

Technische Daten

Video

• Videobearbeitung: 4:4:4 (Y/Pb/Pr, RGB)/10 bits, 4:2:2 (Y/Pb/Pr)/10 bits
• Eingangsanschlüsse: HDMI: HDMI type A x 4 (HDMI INPUT 1--4) (HDCP unterstützt)
• Ausgangsanschlüsse: HDMI type A x 2 (HDMI OUTPUT 1--2) (HDCP unterstützt)
• Formate: 480/59.94i (*1), 576/50i (*1), 480/59.94p (*1), 576/50p (*1), 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p, 800 x 600/60 (*1), 1024 x 768/60 (*2), 1280 x 720/60 (*2), 1280 x 800/60 (*2), 1366 x 768/60 (*2), 1280 x 1024/60 (*2), 1400 x 1050/60 (*2), 1600 x 1200/60, 1920 x 1080/60, 1920 x 1200/60 RB, ((* 1) Nur Eingabe, (* 2) Die Ausgabeaktualisierungsrate beträgt 75 Hz, wenn die Bildfrequenz auf 50 Hz eingestellt ist)
• Effekte: Transition: Mix, Cut
• Standbild: Interner Speicher: 1, Maximale Größe: 1920 x 1200 Pixel, Format: Windows Bitmap-Datei (.bmp) 24 Bit pro Pixel, nicht komprimiert

Audio

• Abtastrate: 48 kHz, 24 Bit
• Eingangsanschlüsse: HDMI type A x 4, Cinch
• Ausgangsanschlüsse: HDMI-Typ A x 2, Cinch, Stereo-Mini
• Eingangspegel: -10 dBu (Maximum: +8 dBu)
• Eingangsimpedanz: 15 k Ohm
• Ausgangspegel: AUDIO-AUSGANG: -10 dBu (Maximalwert: +8 dBu), PHONES: 72 mW + 72 mW (32 Ohm)
• Ausgangsimpedanz: AUDIO-AUSGANG: 1 k Ohm, PHONES: 10 Ohms
• Formate: HDMI: Lineares PCM, 24 Bit, 48 kHz, 2 Ch
  Processing: Mixer: 4 ch x 2 (Verzögerung: Maximal 250 ms, Audio-Folge)

Allgemein

• Externe Anschlüsse: REMOTE, RS-232: Typ DB-9 (männlich) x 1, LAN: RJ45 x 1, USB: USB A Typ x 1 (Für zukünftige Erweiterungen), USB-SPEICHER: USB-A-Typ x 1 (Verwendung für USB-Speicher)
• Funktionen: Szenenspeicher: 10, Testmustergenerator, Test Tongenerator, EDID-Emulator
• Stromversorgung: AC Adapter
• Stromaufnahme: 2.1 A
• Strom-Verbrauch: 25 W
• Temperatur: + 0 bis +40 Grad Celsius, +32 bis +104 Grad Fahrenheit
• Maße (BxTxH): 242x125x44mm
• Gewicht: 1,2 kg

Lieferumfang

• Roland XS-42H Matrix Switcher
• AC-Adapter
• Netzkabel
• Gummifüße (4 Stück)
• Rackmontagewinkel
