Blackmagic Design HyperDeck Shuttle 4k Pro Recorder/ Player

Blackmagic Design HyperDeck Shuttle 4k Pro Recorder/ Player

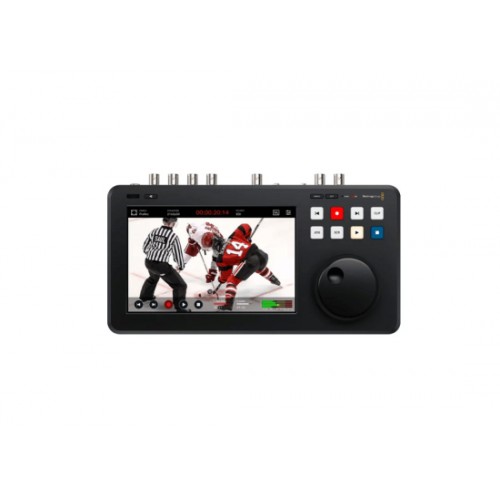

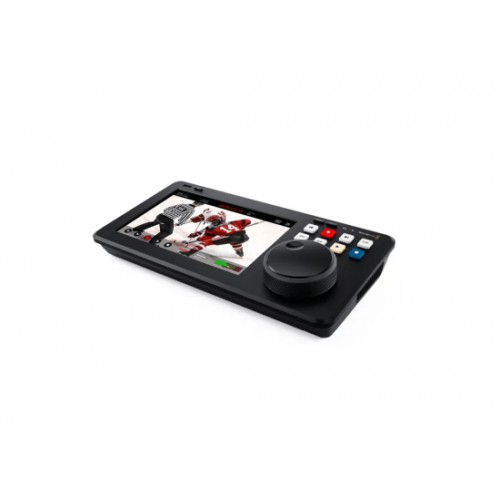

Der Blackmagic Design Hyperdeck Shuttle 4K Pro ist ein vielseitiger Rekorder und Player mit einem 7-Zoll-LC-Touchscreen, der Monitoring und Scopes ermöglicht. Ein integrierter Suchlaufregler sowie eine Sendesteuerung erleichtern das Auffinden und Steuern von Medien. Das Gerät verfügt über 12G-SDI- und 4K-HDMI-Anschlüsse und unterstützt verschiedene Codecs wie H.264, H.265, ProRes und DNx. Zusätzlich sind Funktionen wie HD-Proxys, Scopes, 3D-LUTs und Netzwerkaufzeichnung über 10G-Ethernet vorhanden. Über die USB-C 3.1 Gen 1 Schnittstelle können externe Datenträger für die Aufzeichnung genutzt werden.

Features

• Fortschrittlicher Rekorder und Player
• 7" LCD-Touchscreen für Monitoring und Scopes
• Großer Suchlaufregler
• 12G-SDI-Anschlüsse
• Unterstützt HDMI 4K, H.264, H.265, ProRes- oder DNx-Dateien, HD-Proxys, Scopes, 3D-LUTs und Netzwerkaufzeichnungen über 10G-Ethernet
• USB-C-Buchse 3.1 Gen 1 (bis zu 5 Gbit/s) zum Aufzeichnen auf externe Datenträger

Technische Daten

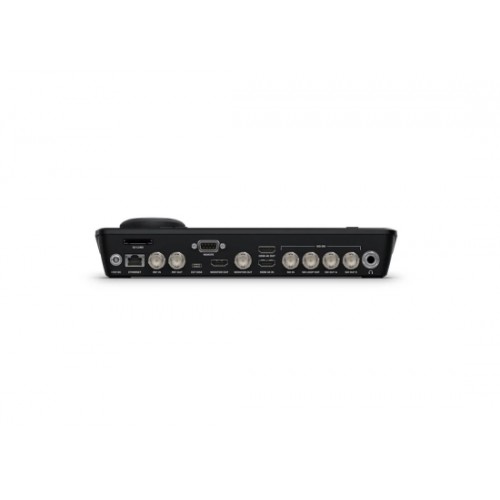

Anschlüsse

• SDI-Videoeingänge: 1
• SDI-Durchschleifausgänge: 1
• SDI-Videoausgänge: 2
• SDI-Monitorausgänge: 1
• SDI-Datenraten:
  • 270 Mbit/s; 1,5 Gbit/s; 3 Gbit/s; 6 Gbit/s; 12 Gbit/s
• HDMI-2.0-Videoeingänge: 1
• HDMI-2.0-Videoausgänge: 1
• HDMI-Monitorausgänge: 1
• Eingebauter Lautsprecher: Mono
• Audio-Ausgang: 1 × 6,35 mm-Kopfhörerbuchse
• Bildschirm: 7″ LCD
• Referenzeingänge:
  • 1 × BNC, Tri-Sync oder Black Burst
• Referenzausgang: 1 × BNC
• SDI-Audioeingänge: 64 eingebettete Kanäle
• SDI-Audioausgänge: 64 eingebettete Kanäle
• HDMI-Audioeingänge: 8 eingebettete Kanäle
• HDMI-Audioausgänge: 8 eingebettete Kanäle
• Fernsteuerung: 1 × RS-422-Eingang
• Rekorder-Konfiguration:
  • Über die HDMI-Ausgabe-GUI oder das Blackmagic HyperDeck-Ethernet-Protokoll
• Ethernet: 1 × 10 Gbit/s RJ45, kompatibel mit 1000/10GBase-T
• Externes Aufzeichnen: 1 × USB-C 3.1 Gen 1 (bis 5 Gbit/s) für externe Laufwerke
• Computer-Schnittstelle: 1 × USB-C für Software-Updates

Normen

• SD-Videonormen:
  • 525i/59,94 NTSC; 625i/50 PAL
• HD-Videonormen:
  • 720p/50; 720p/59,94; 720p/60
  • 1080i/50; 1080i/59,94; 1080i/60
  • 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
  • 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
• 2K-DCI-Videonormen:
  • 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI
• Ultra-HD-Videonormen:
  • 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
• 4K-DCI-Videonormen:
  • 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI
• SDI-Konformität:
  • SMPTE 259M; SMPTE 292M; SMPTE 424M
• Unterstützte SDI-Metadaten: 48 kHz/24 Bit
• Unterstützte HDMI-Formate:
  • 525i/59,94 NTSC; 625i/50 PAL
  • 720p/50; 720p/59,94; 720p/60
  • 1080i/50; 1080i/59,94; 1080i/60
  • 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
  • 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI
  • 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
  • 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI
• Audioabtastung: 48 kHz/24 Bit
• Videoabtastfrequenz: 4:2:2 YUV
• Farbräume:
  • Rec. 601, Rec. 709, Rec. 2020
  • 33-Punkt-3D-LUTs auf SDI-Monitoring-Ausgabe anwendbar
• HDR-Profile:
  • Hybrid Log-Gamma
  • ST2084 300, 500, 800, 1000, 2000, 4000, ST2084
• Multirate-Erkennung: Automatische Umschaltung zwischen SD, HD, 6G-SDI und 12G-SDI
• Kopierschutz: HDMI-Quellen mit Kopierschutz können nicht aufgezeichnet werden. Urheberrechte beachten.

Medien

• Cache-Aufzeichnung: M.2-PCIe-NVMe-Slot bis 16 Gbit/s (60 mm, 80 mm, 110 mm)
• Mediensteckplätze:
  • 1 × SD-Kartenschacht
  • 1 × USB-C 3.1 Gen 1 für externe Datenträger (SD, HD, 2K DCI, Ultra HD, 4K DCI)
• Kompatible Medien:
  • UHS-I- und UHS-II-SD-Karten
• Speicherformat: ExFAT oder HFS+

Unterstützte Codecs

• Video:
  • ProRes HQ/422/LT/Proxy QuickTime bis 2160p/60
  • Wiedergabe ProRes 4444 QuickTime bis 2160p/60, Füll-/Key-Routing über SDI-A/B
  • DNxHD 220x/145/45 (QuickTime & MXF) bis 1080p/60
  • DNxHR HQX/SQ/LB (QuickTime & MXF) bis 2160p/60
  • H.265 High/Medium/Low 4:2:0 10 Bit bis 2160p/60
  • H.264 SDI 4:2:2 10 Bit sowie High/Medium/Low 4:2:0 8 Bit bis 1080p/60
• Audio:
  • AAC: 2 Kanäle
  • PCM: 2, 4, 8, 16, 32 oder 64 Kanäle

Scopes

• Videoscopes: Waveform, RGB-Parade, Vektorskop, Histogramm (10-Bit)
• Ansichtsmodi:
  • Bild-im-Bild oder Overlay mit regelbarer Deckkraft
  • Waveform & RGB-Parade mit Standard- oder HDR-Gitter
  • Vektorskop mit Zoom

Steuerung

• Frontblende: Kapazitiver LCD-Touchscreen, 11 Tasten plus Jog/Shuttle-Regler
• Externe Steuerung: 11 Tasten über Jog/Shuttle-Regler

Teleprompter

• Frameraten: 23,98p – 60p, automatische Auswahl der höchsten Rate
• Unterstützte Dateien: Rich Text (.rtf) & Plain Text (.txt)

• Inbegriffene Software:
  • Blackmagic OS
  • Blackmagic HyperDeck Setup
• Firmware-Update: Beim Start oder via HyperDeck Setup über USB

Betriebssysteme

• macOS: Sonoma 14.0, Sequoia 15.0 oder neuer
• Windows: Version 10 oder 11

Bildschirme

• Eingebautes LCD für Monitoring von Video, Audio und Timecode sowie Menüeinstellungen

Strombedarf

• Stromversorgung: 1 × 12 V DC über 5,5 mm-Hohlstecker (Netz- oder Akkubetrieb)
• Leistungsaufnahme: max. 60 W

Umgebung

• Betriebstemperatur: 0°–40 °C
• Lagerungstemperatur: −20°–60 °C
• Relative Luftfeuchtigkeit: 0 – 90 % nicht kondensierend

Allgemein

• Maße (BxTxH): 268x72x152 mm
• Gewicht: 1,09 kg

Lieferumfang

• 1× Blackmagic Design HyperDeck Shuttle 4K Pro
• 1× 12 V-Universalnetzteil mit internationalen Steckeradaptern
