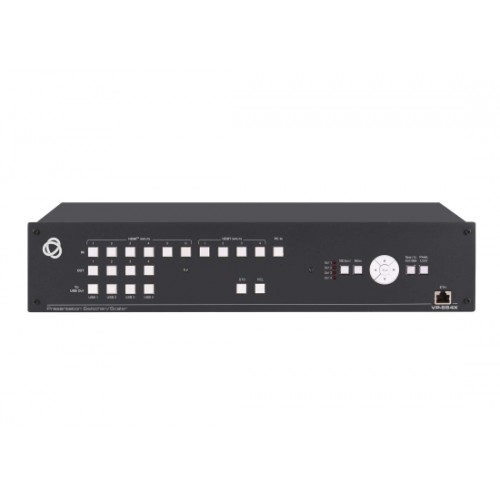

Kramer VP-554X Präsentations-Matrix/Scaler

Kramer VP-554X Präsentations-Matrix/Scaler

Mit dem VP‑554X erhältst Du einen leistungsstarken Präsentations‑Umschalter/Scaler, der ideal für professionelle Präsentationen, Meetings und Konferenzen geeignet ist. Mit seinen vielseitigen Ein- und Ausgängen kannst Du Video- und Audiosignale problemlos verteilen und skalieren.

Features

• Leistungsstarker Präsentations‑Umschalter/Scaler mit vier unabhängigen skalierten Ausgängen
• Sechs HDMI‑Eingänge, vier HDBaseT‑Eingänge (bis zu 4K Auflösung) und ein VGA Legacy‑Eingang
• Pro Ausgang gespiegelte HDMI‑ und HDBT‑Signale
• Integrierte symmetrische analoge Stereo‑Audiosignale, bis zu zwei Mikrofonanschlüsse und DSP‑Audiofunktionen
• Eingebauter Ethernet‑Umschalter sowie Unterstützung für RS‑232, Infrarot‑ und Ethernet‑Tunneling über HDBT

Technische Daten

Eingang

• 6 HDMI: an weiblichen HDMI‑Anschlüssen
• 1 PC: an einem 15‑poligen HD‑Anschluss
• 4 HDBT: an RJ‑45 weiblichen Anschlüssen
• 8 Stereo Analog Balanced Audio: an 5‑poligen Klemmblock‑Anschlüssen
• 2 Unbalanced Mono Audio: an 3‑poligen Klemmblock‑Anschlüssen

Ausgang

• 4 HDMI: an weiblichen HDMI‑Anschlüssen
• 4 HDBT (gespiegelt zu jedem HDMI‑Ausgang): an RJ‑45 weiblichen Anschlüssen
• 5 Balanced Stereo Audio: an 5‑poligen Klemmblock‑Anschlüssen
• 1 Stereo Balanced Audio: an einem 4‑poligen großen Klemmblock

Line Level Input

• Impedanz: 16,6 kΩ
• Maximalpegel: +14,7 dBu (4,2 Vrms)
• Empfindlichkeit: Volle Leistung bei +8,7 dBu (2,1 Vrms) für OUT = 1,9 Vrms

Mikrofonpegel-Eingang

• Impedanz: 47 kΩ
• Empfindlichkeit: Volle Leistung bei -37 dBu (11 mVrms) für OUT = 1,9 Vrms
• Phantomspeisung: 48 Vdc ein/aus pro Eingang

Line Level Output

• Impedanz: 500 Ω
• Frequenzgang: 20 Hz – 20 kHz bei ±1 dB
• Signal-Rausch-Verhältnis: >75 dB (20 Hz – 20 kHz, ungewichtet)
• Signal-Rausch-Verhältnis: >81 dB (20 Hz – 20 kHz, A‑gewichtet)
• Audio THD + Rauschen: <0,014% (20 Hz – 20 kHz, ungewichtet)
• Audio THD + Rauschen: <0,0092% (20 Hz – 20 kHz, A‑gewichtet)
• Übersprechen: < -93 dB (20 Hz bis 20 kHz)

Verstärker

• Ausgangsleistung: 2 x 20 W bei 4 Ω
• Verstärkerklasse: D
• Maximale Spannungsverstärkung: 26 dB BTL
• Dynamikbereich: 103 dB A‑gewichtet
• Frequenzgang: 20 Hz – 20 kHz bei ±1 dB
• Signal-Rausch-Verhältnis: >68 dB (20 Hz – 20 kHz, ungewichtet)
• Audio THD + Rauschen: <0,037% (20 Hz – 20 kHz, ungewichtet)
• Übersprechen: < -77 dB (20 Hz bis 20 kHz)

Datenports

• 4 IR (für HDBT‑Ausgänge): an Klemmblock‑Anschlüssen für IR‑Link‑Erweiterung
• 4 IR (für HDBT‑Eingänge): an Klemmblock‑Anschlüssen für IR‑Link‑Erweiterung
• 4 RS‑232 (für HDBT‑Ausgänge): an Klemmblock‑Anschlüssen für serielle Link‑Erweiterung
• 4 RS‑232 (für HDBT‑Eingänge): an Klemmblock‑Anschlüssen für serielle Link‑Erweiterung
• 5 USB: 4 USB‑Hosts an USB‑B‑Anschlüssen
• 5 USB: 1 USB‑Client an einem USB‑A‑Anschluss
• 1 USB: an einem USB‑A‑Anschluss zur Firmware‑Aktualisierung
• 2 RS‑232: an 3‑poligen Klemmblock‑Anschlüssen
• 4 100BaseT Ethernet: an RJ‑45 weiblichen Anschlüssen für Geräte‑Steuerung und LAN‑Erweiterung

Video

• Maximale Auflösung HDMI: 4K60 4:4:4
• Maximale Auflösung HDBT: 4K60 4:2:0
• Maximale Auflösung PC (VGA): 1080p
• Kompatibilität: Bis HDMI 2.0 und HDCP 2.2

Ethernet

• Maximale Übertragungsbandbreite: 100 Mbps
• Baudrate: 300 bis 115200
• Baudrate: 115200

Energiebedarf

• Maximale Leistungsaufnahme: 190 VA
• Lagertemperatur: -40° bis +70°C (-40° bis 158°F)

Umweltbedingungen

• Betriebstemperatur: 0° bis +40°C (32° bis 104°F)
• Luftfeuchtigkeit: 10% bis 90%, RHL nicht kondensierend

Einhaltung von Vorschriften

• Sicherheit: CE, FCC
• Umwelt: RoHS, WEEE

Gehäuse

• Größe: 19" 2U
• Typ: Aluminium
• Kühlung: Lüfterbelüftung
• Maße(BxTxH): 437x236x88mm
• Gewicht: 5.0kg
