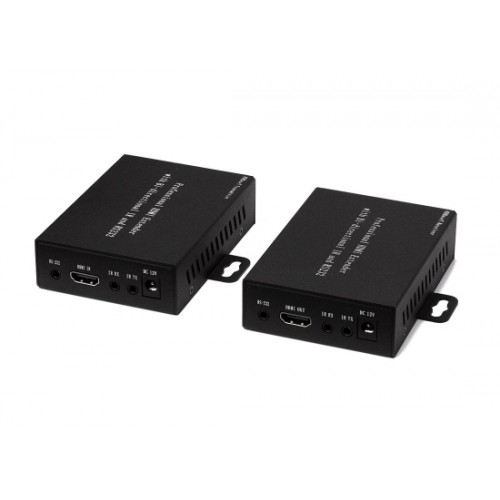

Vissonic HE7 HDBaseT Extender

Vissonic HE7 HDBaseT Extender

Die Vissonic Konferenzanlage

Einfach aufstellen, anschließen und direkt loslegen. Die Vissonic Konferenzanlagen eignen sich perfekt, um dein Meeting mit professionellen Sprechstellen auszustatten.

Hier geht's zur Systemübersicht!

Der VIS-HE7 HDMI Extender über Cat5e/Cat6 dient zur Verlängerung des HDMI-Signals über große Entfernungen zu einem kompatiblen Display. Er wurde entwickelt, um das HDMI-Signal in ein Standard-HDBaseT-Signal umzuwandeln und über ein Cat5e/6-Kabel zu übertragen.

Features

• Ermöglicht HDMI-Signal/IR-Übertragung bis zu 70 Meter über Cat5e/6-Kabel
• HDMI-Signal von 1080P bis 4Kx2K, Unterstützung von 3D-Videoformaten, HDCP-Konformität
• IR-Signal/RS232 wird zusammen mit HDMI über Cat5e/6-Kabel bidirektional für die Fernbedienung durchgeschleift
• Ultraleichtes & dünnes Gehäusedesign für einfache Installation

Technische Daten

HDMI-Video-Interface

• Protokoll-Unterstützung: HDMI1.4, HDCP1.3，EDID1.4
• Pixel-Bandbreite: 330MHz
• Interface-Bandbreite: 10.2Gbps
• Maximale Auflösungen: 1900x1200@60Hz，3840X2160@30Hz, HDTV: 1920x1080P@60Hz BD:4Kx2K@30Hz
• Signal-Typ: HDMI 1.4 / T.M.D.S.
• IN/OUT-Interface: HDMI Typ A, Buchse; HDBaseT
• Signalamplitude: T.M.D.S. +/- 0,4Vpp
• Min/Max Spannung: T.M.D.S. 2,9V/3,3V
• Eingangsimpedanz: 100Ω

Kontroll-Interface

• Seriell: RS232 (3PIN 3,5mm )
• Baud: 110-115200bps
• IR-Steuerung: IR
• IR-Frequenz: 38K
• Ethernet: RJ45
• Übertragungsdistanz: Bis zu 100m über CAT5e/6
• Spannungsversorgung: 18V DC
• Maximale Verlustleistung: 18W
• Maße: 135 x 75 x 15 mm
